PS/PET/PSF系列标准方形光电传感器
核心特性：不受背景颜色影响 / 依旧可稳定检测 / 紧贴客户需求 / 场景定制化能力
Drawing No. 图号
YR-665
Category 类别
传感器
Series 系列
—
Scale 比例
1 : 1
FIG.1 · MAIN VIEW UNIT: MM YARUN BRIDGEWORKS SHEET 1/1
Yarun · 传感器
PS/PET/PSF系列 标准方形光电传感器
Key Features · 核心特性
✓ 不受背景颜色影响
✓ 依旧可稳定检测
✓ 紧贴客户需求
✓ 场景定制化能力
Overview · 概述
PS/PET/PSF系列是汇川推出的标准方形传感器，双M3螺孔间距25.4mm符合国际标准，全系列覆盖漫反射型、对射型、镜面反射型三种检测原理，适用于多种工业场景。 其中背景抑制型PSR系列，能够不受背景物颜色影响依旧稳定检测，尤其适用于检测深色吸光物体。深入硅晶、锂电、手机、3C等多行业，共推出7款不同产品，分别满足不同行业多种检测需求。产品EFT、CS、ESD等EMC防护相关指标具有高规格，助力设备长期稳定运行。且具备插件类型产品，便于布线与维护。
Params · 技术参数与选型

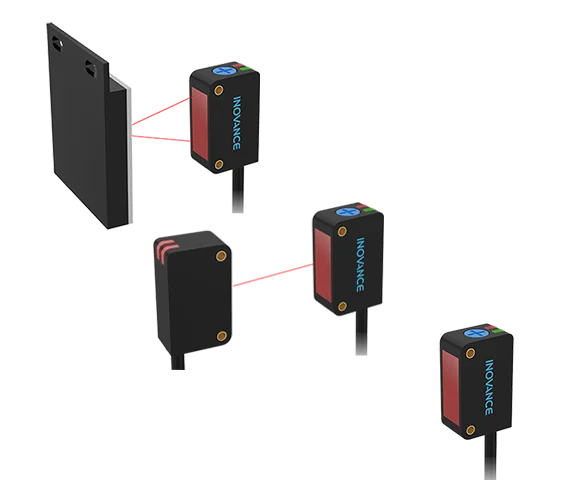

FIG.2 背景抑制型、对射型、镜面反射型，三种检测原理全覆盖，可适配多种检测工况
产品方案标准化：标准25.4mm螺孔间距，2×M3螺孔
产品可靠性：配备输出反接保护、短路保护，高规格EMC防护

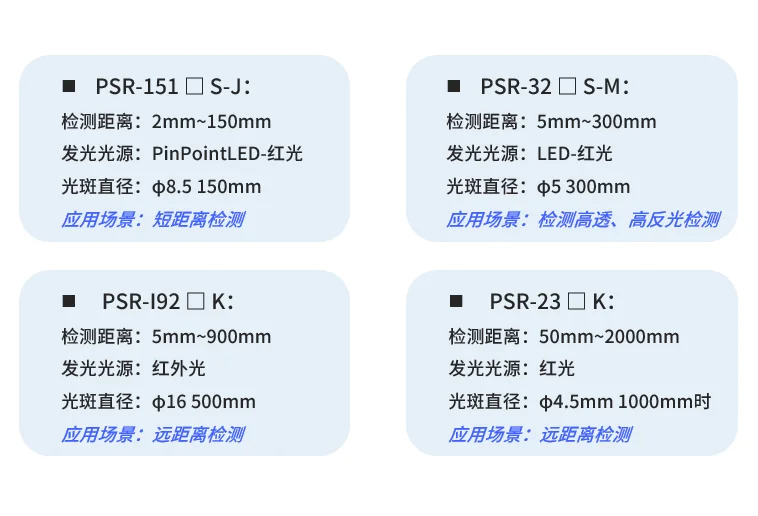

FIG.3 背景抑制型
不受背景颜色影响，依旧可稳定检测
- 光伏行业：高透玻璃背板
- 半导体行业：高透超薄碳化硅材料
- 食品饮料行业：高反光食品包装袋
- 包装行业：表面凹凸不平包装袋
- SMT行业：高反光钣金件
- ......
紧贴客户需求，场景定制化能力
根据客户场景需求，针对性解决“疑难杂症”
根据客户场景需求，针对性解决“疑难杂症”

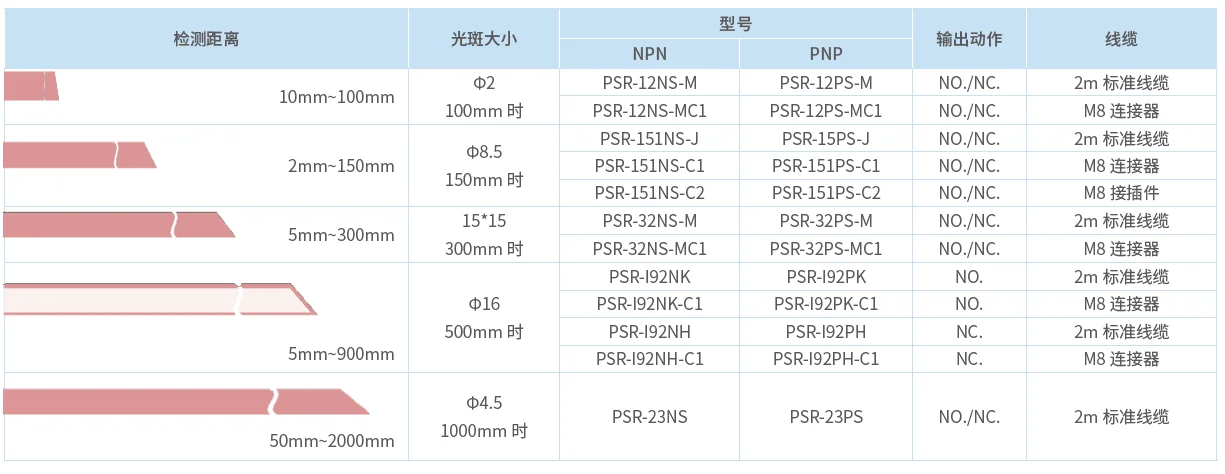

FIG.4 选型一览表
FIG.5 应用概览

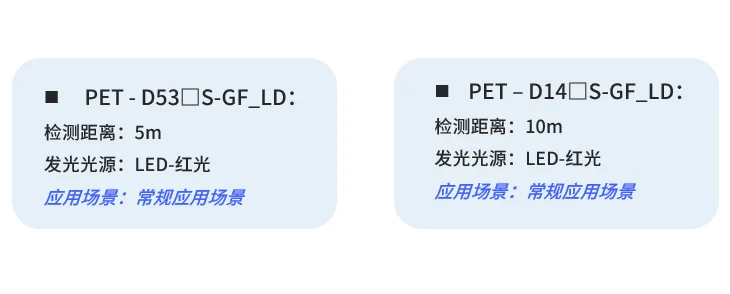

FIG.6 对射型
适应高节拍检测场景
- 响应时间<3s
- 最小可检测9mm物体
调试便捷
- 通过旋钮即可切换常开/常闭，无需调整接线
- 红光LED，可见光便于远距调试对准
多维可靠性
- 多台并排安装防串扰
- 抗光干扰：白炽灯5000Lux 以内 ; 太阳光10000Lux 以内
- 电路保护：短路、反接
- 全金属螺纹，安装牢靠

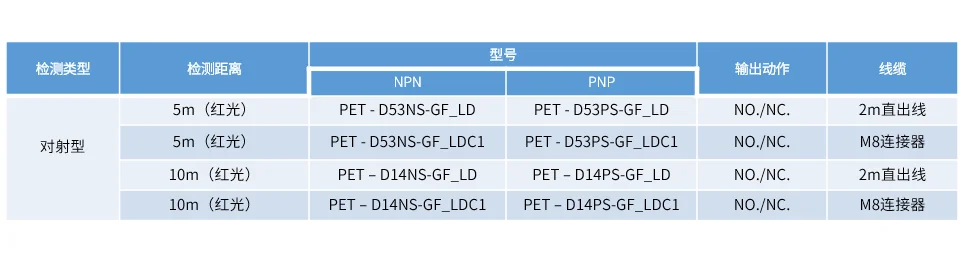

FIG.7 选型一览表
FIG.8 应用概览

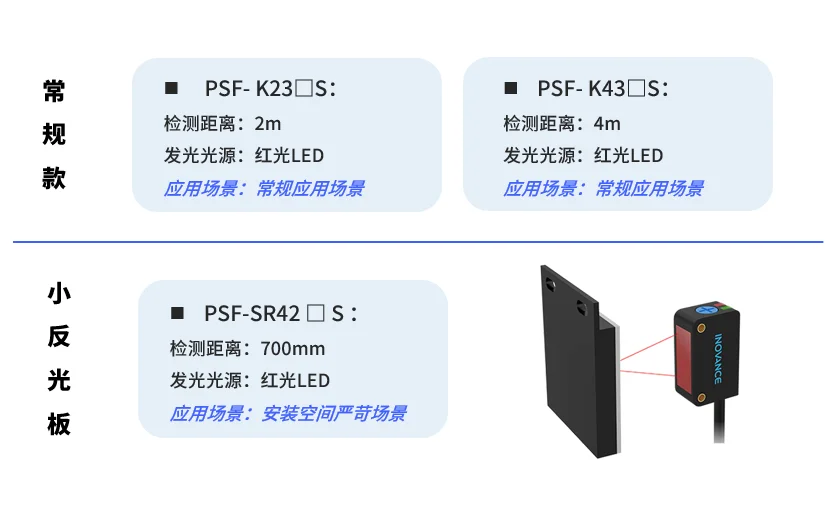

FIG.9 镜面反射型
偏振光设计，有效检测透明体
- 偏振光学设计，保证检测可靠性，检测无盲区
- 可靠地检测透明、半透明、不透明的物体
多维可靠性
- 多台并排安装防串扰
- 抗光干扰：白炽灯 3000Lux 以内 ; 太阳光 10000Lux 以内
- 电路保护：短路、反接
- 全金属螺纹，安装牢靠

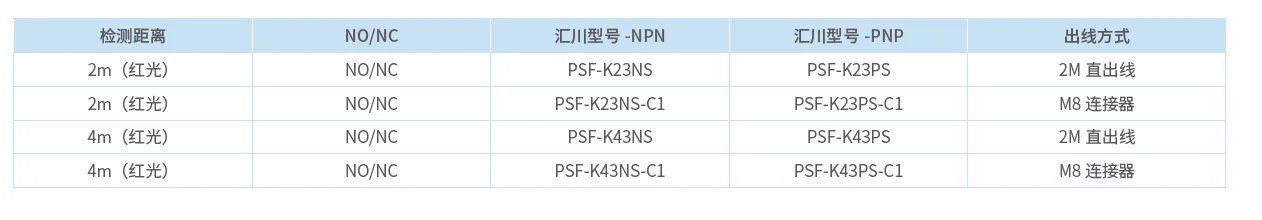

FIG.10 选型一览表
FIG.11 应用概览
