GL20 系列刀片式扩展模块
核心特性：性能优越、微秒级响应 / 紧凑设计、免工具安装 / 更稳定、可靠的设计 / 可实现多种系统构成
Drawing No. 图号
YR-489
Category 类别
IO系统
Series 系列
GL20系列
Scale 比例
1 : 1
FIG.1 · MAIN VIEW UNIT: MM YARUN BRIDGEWORKS SHEET 1/1
Yarun · IO系统

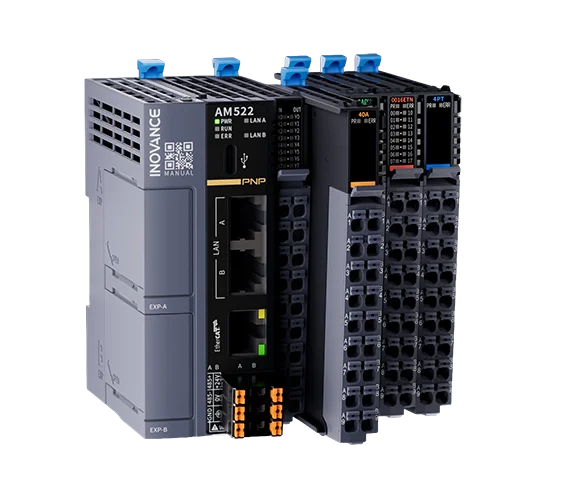

GL20 系列 刀片式扩展模块
Key Features · 核心特性
✓ 性能优越、微秒级响应
✓ 紧凑设计、免工具安装
✓ 更稳定、可靠的设计
✓ 可实现多种系统构成
Overview · 概述
GL20系列刀片式模块是汇川技术推出的新一代模块，适用于常见的总线网络，可以在您的系统中迅速地、可靠地采集输入和输出信号。同时它具有薄至12mm的机身，可达到微秒级别的响应速度，充满灵活性的IO系统和更加稳定的结构设计等特点。 GL20系列刀片式模块是未来几年自动化解决方案中很好地选择。安装极其便利，具有出色地连续运行和高响应速度的能力，GL20刀片式模块在不同行业的碰撞，不断完善各领域的信息，丰富的点数和类别让您拥有更多的定制化选择。

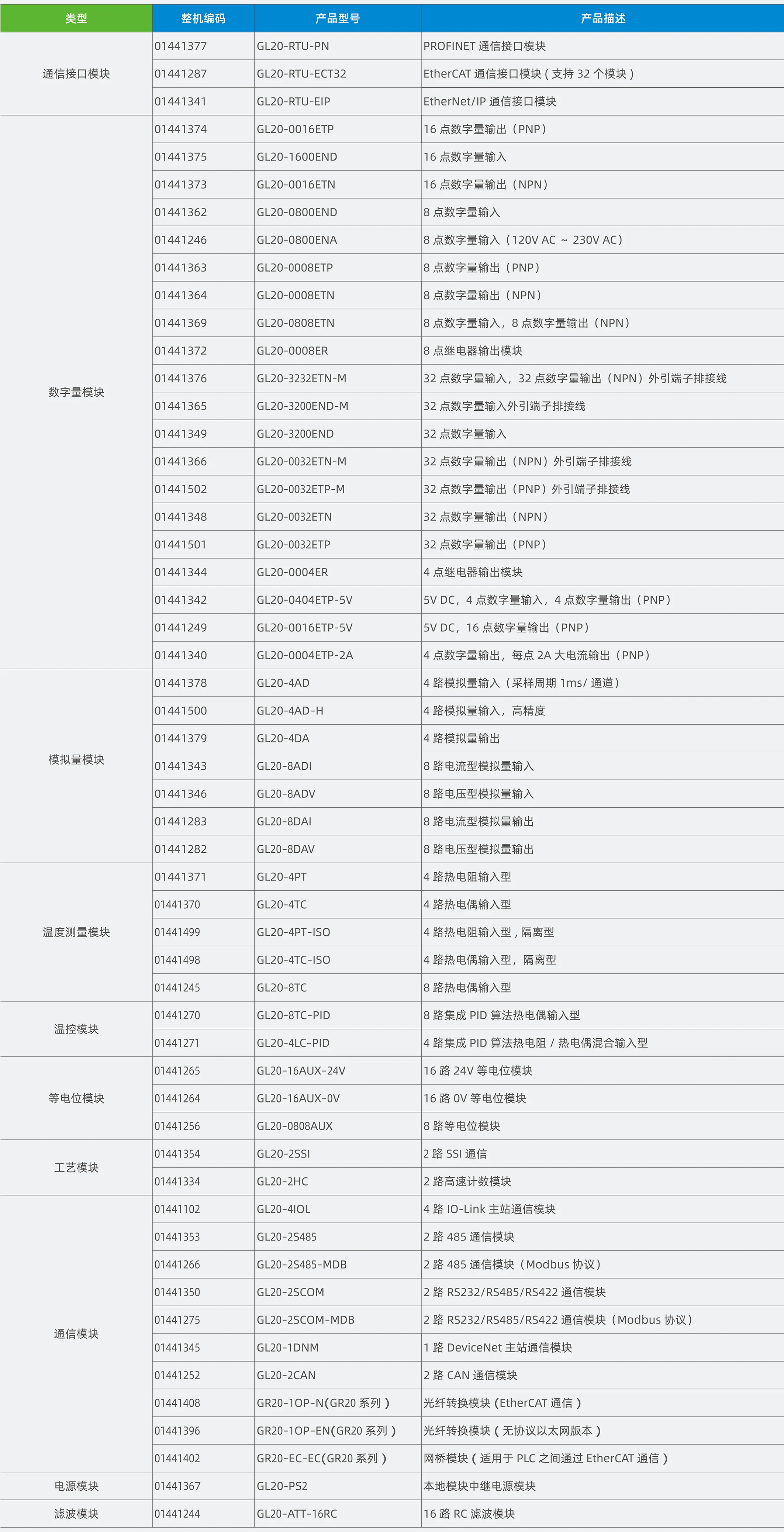

Params · 技术参数与选型
FIG.2 性能优越，微秒级响应
快速响应
内部总线速度可达100Mbps，IO开断时间<100us，模拟量转换速度<62.5us，相比上一代GL10性能提升10倍以上，可实现高速高精度控制
内部总线速度可达100Mbps，IO开断时间<100us，模拟量转换速度<62.5us，相比上一代GL10性能提升10倍以上，可实现高速高精度控制
精准控制
耦合器最低扫描周期可达125us，生产中可以实现快速的信息获取，I/O刷新可以实现与控制器的扫描周期同步，为高速响应提供稳定支持
耦合器最低扫描周期可达125us，生产中可以实现快速的信息获取，I/O刷新可以实现与控制器的扫描周期同步，为高速响应提供稳定支持
FIG.3 紧凑设计，免工具安装
体积小巧
GL20系列模块薄至12mm，刀片式设计更省电柜空间，适用体积要求更严苛的场景
GL20系列模块薄至12mm，刀片式设计更省电柜空间，适用体积要求更严苛的场景
快速安装
垂直拔插，端子可拆卸，安装、维护效率较上一代提升3倍， 采用大口径 PUSH IN端子，不同端子只需轻轻推入即可实现接线，接线时间节省66%
垂直拔插，端子可拆卸，安装、维护效率较上一代提升3倍， 采用大口径 PUSH IN端子，不同端子只需轻轻推入即可实现接线，接线时间节省66%
快速维护
免工具接线、换线，避免没有趁手工具的手忙脚乱
免工具接线、换线，避免没有趁手工具的手忙脚乱
FIG.4 更稳定、可靠的设计
连接稳定
模块连接器采用夹紧式设计，相比贴片式提高1倍稳定性
模块连接器采用夹紧式设计，相比贴片式提高1倍稳定性
镀金工艺
连接器采用镀金工艺，手摸汗渍不腐蚀连接器，十年设计寿命力保产品长时间稳定运行
连接器采用镀金工艺，手摸汗渍不腐蚀连接器，十年设计寿命力保产品长时间稳定运行
稳定可靠
经过更严格的EMC高低温测试，比行业标准更可靠
经过更严格的EMC高低温测试，比行业标准更可靠
FIG.5 可实现多种系统构成
多重协议
支持EtherCAT、PROFINET双重协议，适配主流厂家，无缝接入主流协议
支持EtherCAT、PROFINET双重协议，适配主流厂家，无缝接入主流协议
类型丰富
支持多种点数、类型的IO模块，模拟量、温度量、通讯量等各种类型
支持多种点数、类型的IO模块，模拟量、温度量、通讯量等各种类型
诊断可靠
通道级的诊断，快速获取故障信息
通道级的诊断，快速获取故障信息
Spec · 规格参数
